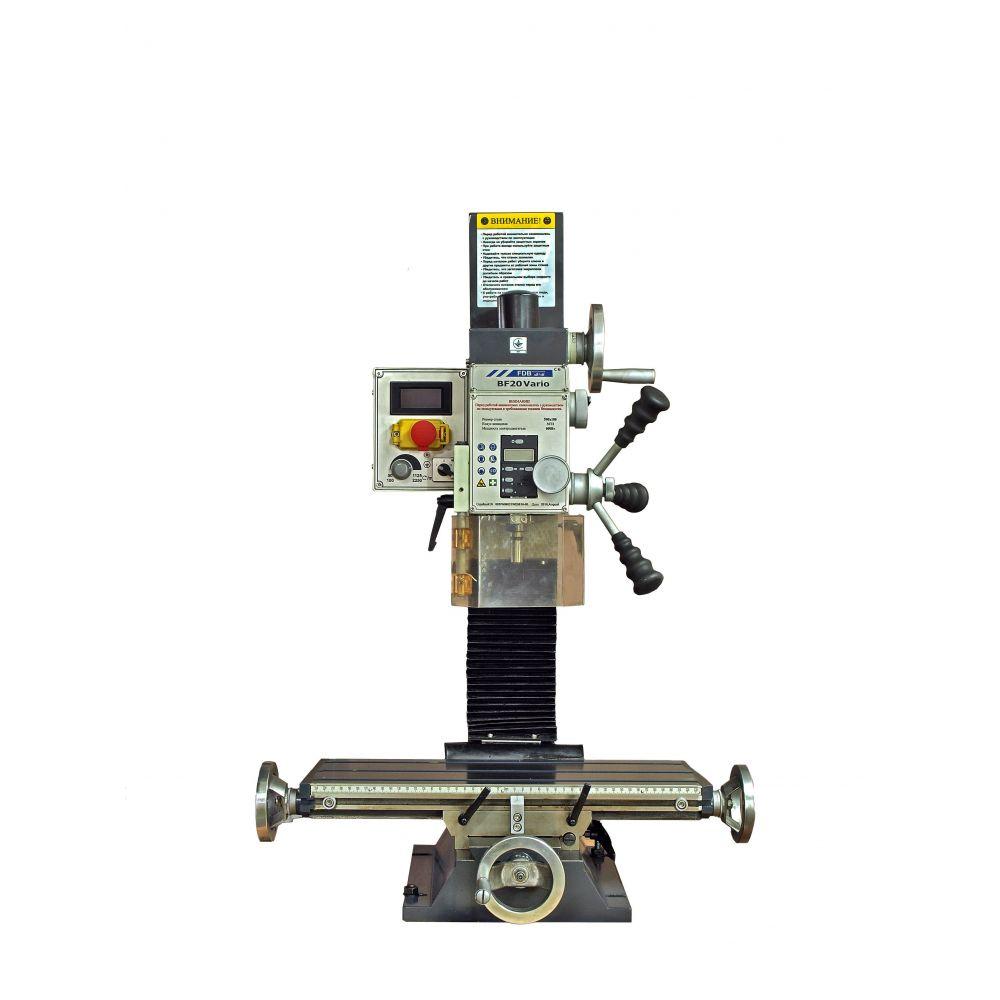

Свердлильно-фрезерний верстат FDB Maschinen BF20 Vario призначений для виконання свердлильних, фрезерних, різьбонарізних робіт із заготівлями з чорних і кольорових металів та їх сплавів в умовах штучного виробництва.
Завдяки суміщенню операцій свердління і фрезерування скорочуються витрати на придбання додаткових верстатів, а також заощаджуються виробничі площі.
Обладнання характеризується високою надійністю, легкістю освоєння і експлуатації, простотою обслуговування.
Верстат призначений для експлуатації в умовах штучного виробництва на підприємствах з невисоким навантаженням, в інструментальних цехах, ремонтних майстернях та ін.
Особливості FDB Maschinen BF20 Vario:
- Зручна панель управління;
- Праве-ліве обертання шпинделя;
- Захищена кожухом напрямна фрезерної головки;
- Короткий кінематичний ланцюг;
- Надійний електродвигун 220 В;
- Тонка подача при фрезеруванні;
- Подача рукояткою при свердлінні;
- Регульований упор переміщення столу.
Основні | |
---|---|
Виробник | FDB Maschinen |
Користувацькі характеристики | |
Відстань від шпинделя до колони, мм | 185 |
Відстань від шпинделя до поверхні столу, мм | 330 |
Відстань між пазами, мм | 63 |
Діапазон швидкості обертання шпинделя, об/хв | 50-2250 |
Конус шпинделя | MK2,M10 |
Кут нахилу головки, ° | ±90 |
Кількість пазів, шт | 3 |
Кількість щаблів | 2 |
Максимальний діаметр вертикального фрезерування, мм | 20 |
Максимальний діаметр свердління, мм | 20 |
Максимальний діаметр торцевої фрези, мм | 63 |
Напруга, В. | 220 |
Напрямок обертання шпинделя | вправо,вліво |
Переміщення пінолі, мм | 50 |
Переміщення шпиндельної голови (Z), мм | 270 |
Поздовжнє переміщення столу (Х), мм | 280 |
Поперечний хід столу (Y), мм | 175 |
Потужність двигуна, квт | 0.75 |
Пристрій цифрової індикації (ПЦІ) | опціонально |
Підйом/опускання | ручний |
Підсвітка робочої зони | немає |
Регулювання глибини свердління | є |
Регулювання обертів | безступінчате |
Розмір Т-подібних пазів, мм | 12 |
Розмір столу, мм | 500х180 |
Різьблення затискної штанги | М12 |
СОЖ (Система подачі охолоджувальної рідини) | опціонально |
Спосіб зміни швидкості обертання шпинделя | варіатор |
Тип електродвигуна приводу шпинделя | постійного струму |
Точна подача пінолі | + |
Функція нарізування різьблення | - |
- Ціна: 76 500 грн
